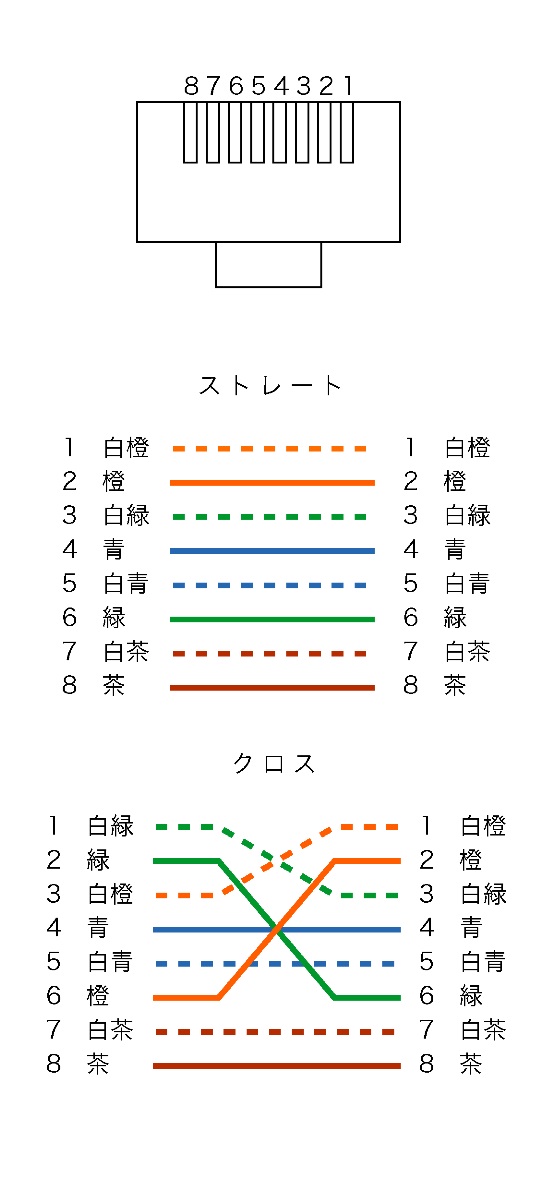

LANケーブル作成時の配線図(memo)

 LANケーブル作成時の私用メモです。
 間違っていたら訂正よろしくね。

LANケーブル作成時のメモ

##NOLIGHTBOX##

0 Comments

  1. 返信
    マウンテン・マウス Mon, Mar 23, 2009

    おぉ〜これは配線図。実戦に役立ちますね!
    訪問した時に断線していたなんて事も多々あります。
    そんな時、このメモ…使わせて頂きます!!!(てへ)

  2. 返信
    Ritz Tue, Mar 24, 2009

    LAN繋がらない時の原因NO1は、コネクタ部の不良が多いですね
    コネクタの爪が折れているのは当たり前で
    根本から線がビロ~ンと伸びちゃってたり・・・
    そんなときは、ケーブル切断してコネクタをまじまじ見て
    同じ色が並ぶようにしてコネクタ付け直してます。
